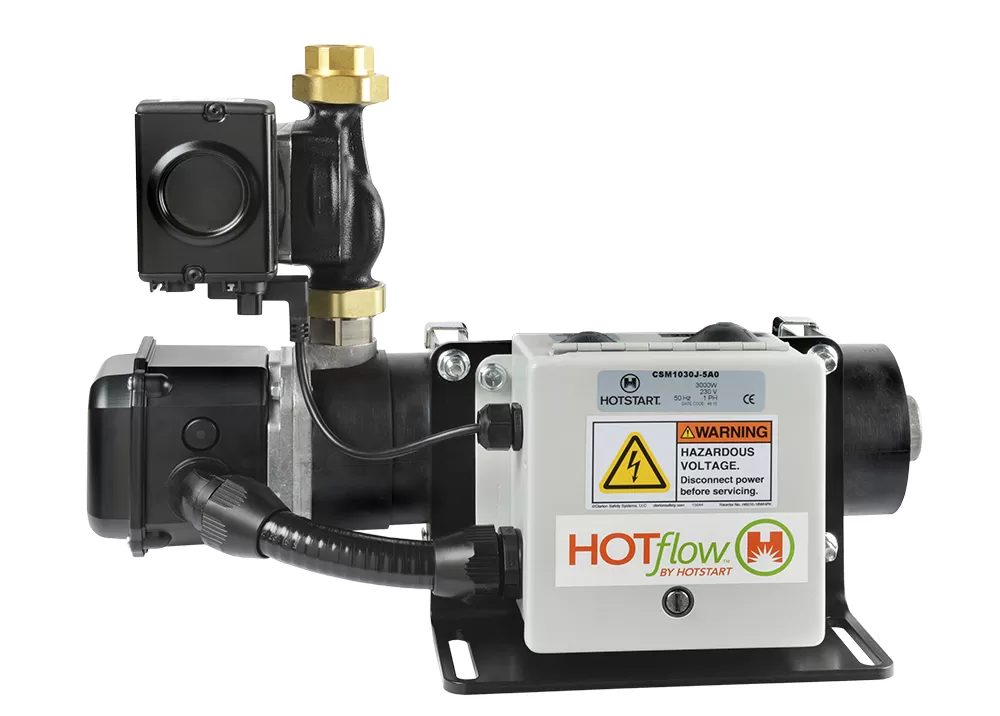

CSM HOTflow®エンジンヒーター
HOTflow® CSMエンジンヒーターは、HOTflow®シリーズの中でも、もっとも強力なポンプ（流量10 GPM／38 L/min）、ヒーティングエレメント（最大12 kW）を採用しています。CSMのヒーター電力とエネルギー効率の高い設計により、排気量100 Lまでの大型エンジンにおいて、コストのかかる自然対流式ヒーターを置き換えるのに最適なヒーターとなっています。
CSM シリーズでは、ヒーター、ポンプ、制御盤の取付バリエーションを多く設定し、取付作業性と使い易さを追求しています。使用電源、各種の要求認証規格などに応じて、幅広いラインナップの製品を取り揃えています。本製品には制御盤が統合されており、簡単に電源に接続できるほか、遠隔操作によりヒーターの自動運転が可能なため、制御部品などを別途ご用意いただくことなく、簡単にお使いいただけます。
CSMシリーズは、電力とポンプを利用する強制循環方式により、効率的な予熱・保温が可能で、ペアまたは複数台の自然対流式ヒーターを置き換えるのに最適です。予熱・保温の性能を向上させるとともに、メンテナンスコストを削減できます。
防爆仕様ではありません。
ヒーティング情報
被加熱流体①
- 水
- クーラント混合液
ヒーター電力①
- 3 kW
- 6 kW
- 9 kW
- 10.5 kW
- 12 kW
電源仕様
電源
- AC, 単相, 60 Hz
- AC, 単相, 50 Hz
- AC, 三相, 60 Hz
- AC, 三相, 50 Hz
電圧
- 120
- 208
- 230
- 240
- 440
- 400
- 480
- 575
電源接続
- ケーブル接続
制御温度範囲
制御温度範囲①
- 38–49 °C (100–120 °F)
設置タイプ
- 床置
吸水口① / 排水口①
吸水口①
- 1” NPT
排水口①
- 1” NPT
防塵・防水性能
制御盤保護等級
- NEMA 4
- IP66
クーラント保護等級
- NEMA 2
- IP44
認証
- CE 規格認証モデルあり
- UL-C /US listed 規格認証
CSM HOTflow®エンジンヒーター
| 製品番号 | 電圧 | ワット数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CSM10301-000 | 120 | 3 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10301-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10302-000 | 240 | 3 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10302-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10304-000 | 480 | 3 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10304-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10308-000 | 208 | 3 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10308-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM1030J-5A0 | 230 | 3 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM1030J-5A0 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10602-000 | 240 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10602-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10604-000 | 480 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10604-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10608-000 | 208 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10608-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM1060J-5A0 | 230 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM1060J-5A0 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10902-000 | 240 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10902-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10904-000 | 480 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10904-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM10908-000 | 208 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM10908-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM1090J-5A0 | 230 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM1090J-5A0 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM11058-000 | 208 | 10.5 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM11058-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM11202-000 | 240 | 12 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM11202-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM11204-000 | 480 | 12 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM11204-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM1120J-5A0 | 230 | 12 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM1120J-5A0 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM30304-000 | 480 | 3 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM30304-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM30308-000 | 208 | 3 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM30308-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM3030A-5A0 | 400 | 3 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM3030A-5A0 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM30604-000 | 480 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM30604-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM30605-000 | 575 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM30605-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM30608-000 | 208 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM30608-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM3060A-5A0 | 400 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM3060A-5A0 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM3060F-5A1 | 440 | 6 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM3060F-5A1 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM30904-000 | 480 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM30904-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM30905-000 | 575 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM30905-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM30908-000 | 208 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM30908-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM3090A-5A0 | 400 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM3090A-5A0 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM3090F-5A1 | 440 | 9 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM3090F-5A1 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM31204-000 | 480 | 12 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM31204-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM31205-000 | 575 | 12 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM31205-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM31208-000 | 208 | 12 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM31208-000 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM3120A-5A0 | 400 | 12 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM3120A-5A0 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSM3120F-5A2 | 440 | 12 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CSM3120F-5A2 交換部品リスト
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
